3012 Lowe&Fletcher
[http://www.wikizamki.org/links.htm]
 | |
 Артикул: Lowe&Fletcher 3012 Производитель: Lowe&Fletcher Тип механизма секретности - сувальдный Тип замка по способу установки - накладной Назначение - предназначен для блокирования сейфовый систем запирания |
Подобную модель замка-блокиратора Lowe&Fletcher можно встретить в системе запирания сейфов. Они не могут самостоятельно запирать дверцу, используются они для блокировки перемещения ригелей системы запирания.
Ключ замка, выполнен из силумина и покрыт гальваникой. Стержень ключа не трубчатый (что характерно для многих других сейфовых блокираторов) и базируется в замке по двум внешним радиусам.
 |
 |
Корпус замка цельно литой, выполнен из алюминиевого сплава. Крышка замка крепится двумя винтами, которые скрыты под заводской пломбой. Пломба информирует о том, что Lowe&Fletcher модели 3012 сертифицирован на 1 класс по немецкому сертификату Vds и соответствует классу A по европейскому нормативу ENV 1300.
На оборотной стороне можно увидеть наклейку ,указывающая страну производителя
Открутив крышку замка, виден пакет сувальд, обеспечивающий секретность замка.
Сувальды замка нагружены усилием одной общей ленточной пружины, которая монтируется на стойки у дальней от ригеля стенки корпуса. За направление перемещения сувальд отвечают две стойки прямоугольной формы, которые также цельно литые в корпусе.
Секретность замка представлена восемью сувальдами. Для данной модели замка Lowe&Fletcher существует пять типоразмеров кодовых пластин. каждая сувальда имеет ложные пазы на кодовых выступах.
 |
 |
 |
 |
 |

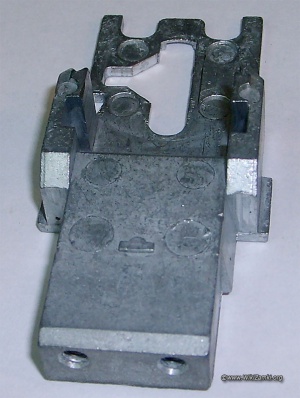

Засов замка цельно литой и также выполнен из алюминиевого сплава. Качество литья всех деталей замка удовлетворительное. Хвостовик засова искусственно ослаблен от силового вскрытия.
Засов замка имеет две стойки хвостовика, которые выполняют проверку кода ключа. Это связано с особенностью работы механизма. Каждая стойка выполнена в форме "ласточкиного хвоста" для затруднения вскрытию отмычками.
С торца прямоугольный ригель имеет два отверстия с резьбой. Отверстия при необходимости используются для крепления каких-либо дополнительных элементов (электронные датчики и пр.)
При повороте ключа, направление движение сувальд разное - в зависимости от типоразмера, некоторые из них поднимаются, некоторые опускаются. При правильно набранном коде, кодовые выступы сувальд выстраиваются на одинаковую высоту между стойками хвостовика засова и не мешают ему дальнейшему перемещению.
 |
| ОБЩИЕ ДАННЫЕ | |
|---|---|
| Тип | сувальдный |
| Исполнение | накладной |
| Управление замком | ключ |
| Количество кодовых элементов механизма | 8 |
| Разделение сувальд | нет |
| Привод вертикального запирания | нет |
| Защёлка | нет |
| Задвижка | нет |
| Количество циклов движения засова | 1 |
| Вылет ригеля от торца полотна | 16 мм |
| Торцевое крепление | отсутствует |
| Фронтальное крепление | 4 винта М6 |
| Удаление скважины от торца полотна (backset) | 56 мм |
| Габариты замка (ш/в/т) | 88 мм/ 60 мм/ 22 мм |
| Масса замка | ? |
| Теоретическая секретность рабочей грани (бородки) ключа | |
| Теоретическое количество замков без повторов ключей | |
| Количество замков без повторов ключей по паспорту завода | |
| КОНСТРУКТИВНЫЕ РЕШЕНИЯ | |
|---|---|
| Покрытие засова ( хром, никель) | нет |
| Покрытие сувальд | есть |
| Дистанционные втулки фронтального крепления | есть |
| Зачистка заусенцев на кромках сувальды | есть |
| Зачистка кромок хвостовика засова | нет |
| Исполнение «левый» для данной модели замка | нет |
| Исполнение «универсальный» | да |
| Монтажный ключ | нет |
| Никелировка ключа | нет |
| Правка по плоскости хвостовика засова | нет |
| Правка по плоскости сувальд | нет |
| Перекодировка встроенная | нет |
| Независимая нарезка секретов ключа | да |
| Сложный профиль ключа | да |
| Угловой стык стенок корпуса проварен | корпус литой |
| КОРПУС | |
|---|---|
| Толщина стенки корпуса | 1,4 мм |
| Толщина крышки | 1,4 мм |
| Толщина торцевой планки | торцевая планка отсутствует |
| Метод изготовления | литьё |
| Крепление крышки | 2 винта м№ |
| Способ крепления торцевой планки | торцевая планка отсутствует |
| ЗАСОВ | |
|---|---|
| Площадь поперечного сечения ригеля | 3,19 см.кв. |
| Размеры стойки хвостовика (высота*ширина) | 2 стойки шириной 5,2 мм |
| Способ крепления ригелей | цельнолитой |
| Способ крепления стойки | цельнолитая с хвостовиком |
| Толщина хвостовика засова | 2,6 мм |
| Форма ригеля | прямоугольник 25,5 * 12,5 мм |
| Хвостовик ригеля | 22 мм |
| "Пятый" зуб | нет |
| СУВАЛЬДЫ | |
|---|---|
| Зазор прохода стойки хвостовика(сувальда с ложными пазами) | 0,3 мм |
| Количество сувальд с ложными пазами | 8 |
| Материал и форма пружин | одна ленточная пружина сложной формы (см. изображения) |
| Толщина сувальды | 1,7 мм |
| Тип кодового окна | закрытый |
| Усилие пружины (min*max) | |
| Форма кодового выступа | прямоугольник |
| КЛЮЧ | |
|---|---|
| Диаметр стержня ключа | 6 мм |
| Количество высот нарезки секретов | 5 (информация не перепроверена) |
| Материал | силумин |
| Симметрия секретов | отсутствует |
| Ширина бородки | 16,7 мм |
| Наличие защит от взлома и вскрытия | |
|---|---|
| Antipicking («Антиотмычка») | нет |
| Защита торца стойки хвостовика | нет |
| Защита от перепиливания засова | нет |
| Ложные пазы верхние | есть |
| Ложные пазы нижние | есть |
| Пластина защиты замка от сверления | нет |
| "Антисвёртыш засова" | есть |
| Отсечная шторка (втулка) | нет |
| Система опознания ключа | нет |
